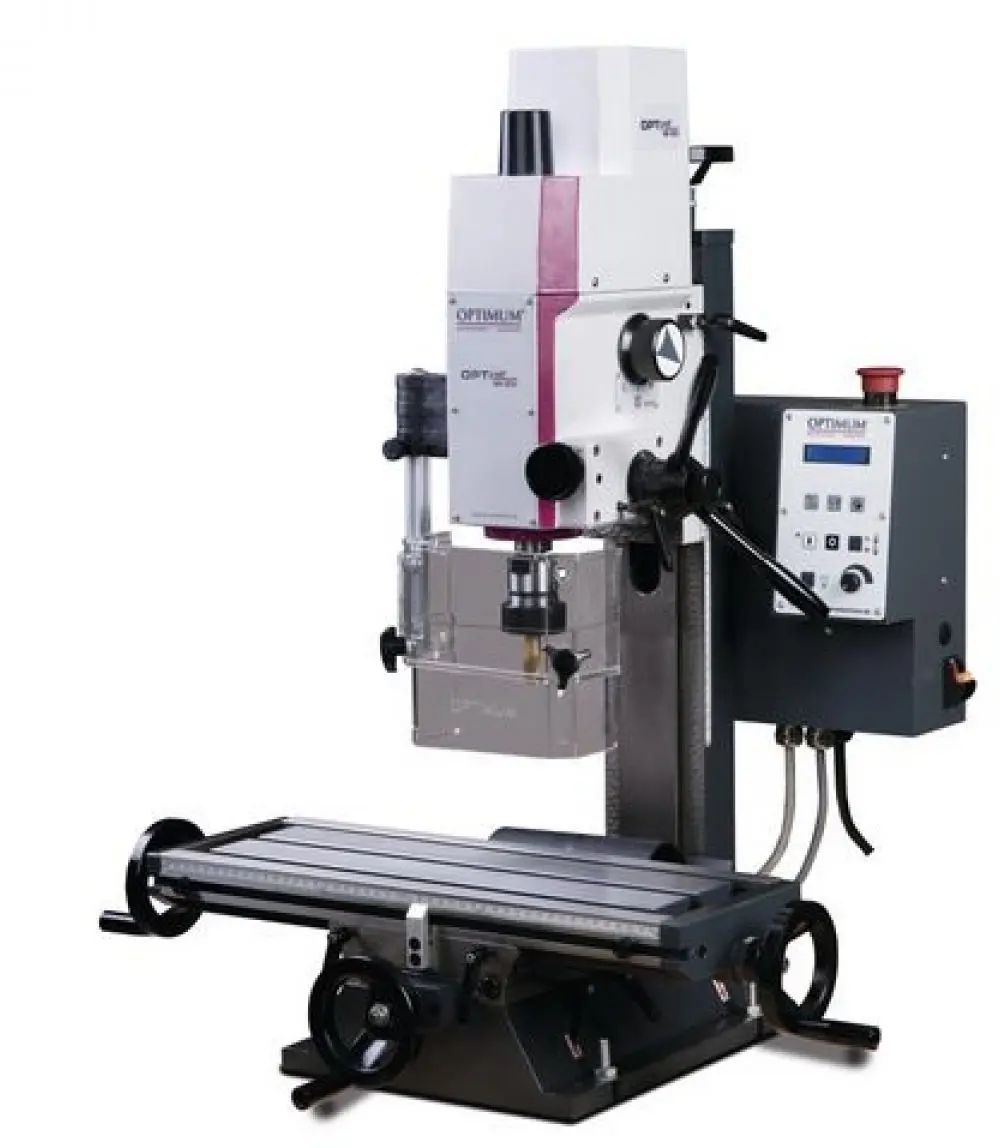

OPTIMUM FRESADORA ROBUSTA MH 20V

OPTIMUM FRESADORA ROBUSTA MH 20V

Construído com precisão

Alta concentricidade devido aos rolamentos de rolos cônicos = 0,015 mm medidos no eixo

Motor com relação de transmissão de dois estágios para transmissão poderosa da potência do motor

Alimentação manual de penas com alimentação fina

Potente motor DC com monitoramento permanente de corrente

Eletrônica de segurança na versão 24 Volts

Eletrônica de controle com controle de relé integrado

Painel de controle claro com teclado de membrana fácil de usar

Display digital de fácil leitura para velocidade e profundidade de perfuração

Mesa transversal sólida e de grandes dimensões, com acabamento preciso com ranhuras em T e faixas de cunha ajustáveis

Paradas finais ajustáveis

Guia de cauda de andorinha estável com tiras de cunha ajustáveis

Interruptor de impacto de parada de emergência

A cabeça de perfuração e fresagem pode ser inclinada em ± 60°

Avanço de fresamento fino

Rotação para frente/para trás

Lâmpada de máquina

Rolamentos de esferas de contato angular de duas carreiras nos eixos, ajustáveis ??sem folga

Tela de proteção ajustável em altura com microinterruptor, contra lascas e peças projetadas, para a maior proteção possível do usuário

Eixos X, Y e Z com ranhura preparada para posterior montagem de fitas magnéticas

Mesa cruzada

Fuso vertical com folga - mesa cruzada 255 mm

Dimensões e pesos

Comprimento aprox. 750 milímetros

Largura/profundidade aprox. 650 milímetros

Altura aprox. 820 milímetros

Peso aprox. 94kg

Cabeça de furação/fresagem

Faixa de rotação da cabeça do moinho ± 60°

Saída de perfuração/fresamento

Máx. tamanho da cabeça de fresagem 52 mm

Máx. fresa de eixo de tamanho 20 mm

Aço com desempenho de perfuração (S235JR) 16 mm

Aço com desempenho de perfuração contínua (S235JR) 12 mm

Dados elétricos

Tensão de alimentação 230 V

Frequência da rede 50 Hz

Mesa de fresagem horizontal

Comprimento da mesa 510 mm

Largura da mesa 180 mm

Tamanho da ranhura em T 12 mm

Ranhura em T número 3

Espaçamento entre ranhuras em T 63 mm

Máx. capacidade de carga 40 kg

Padrões e certificações

Norma DIN EN 55011

Nível CEM C2

Viagem

Eixo X manual 280 mm

Eixo Y manual 175 mm

Eixo Z manual 210 mm

Fuso vertical

Alcance 170 mm

Mandril de fuso MK 2

Faixa de velocidade 100 – 3000 min¯¹

Número de marchas 2

Controle de velocidade ajustável eletronicamente

Saída do motor de acionamento S6-30% operação 0,75 kW

Diâmetro da pena 60 mm

Curso de pena 50 mm
