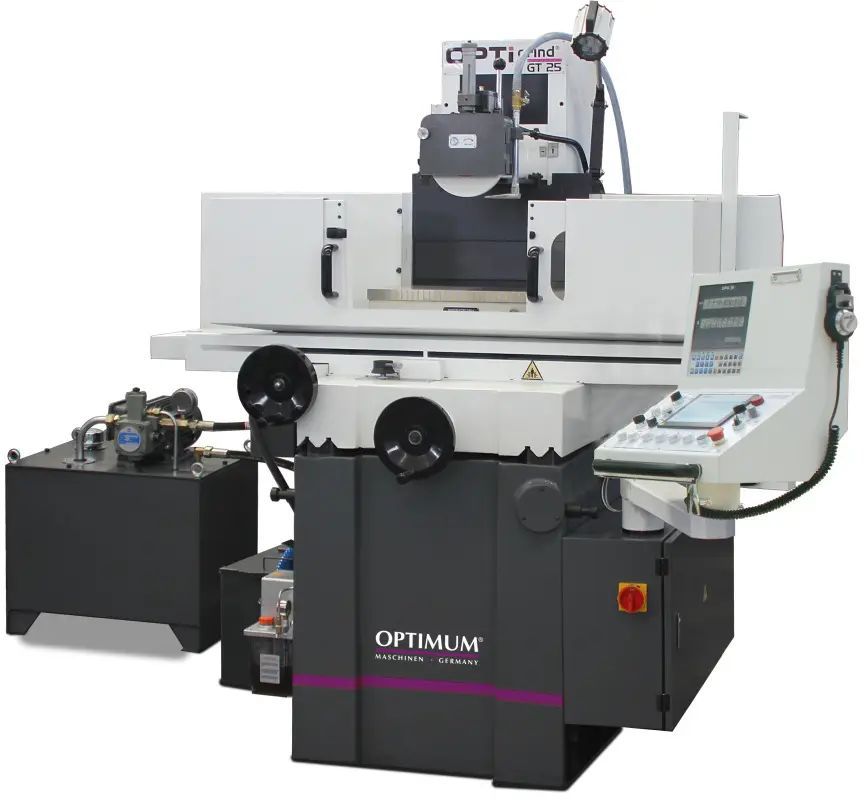

OPTIMUM RETIFICADORA DE PLANOS GT 25

OPTIMUM RETIFICADORA DE PLANOS GT 25

Placa de fixação eletromagnética para fixação da peça com função de desmagnetização automática

Fuso de alta qualidade com rolamentos de rolos cônicos de precisão

Guias de mesa temperadas e retificadas

Contra-guias revestidas com turcite B para alta resistência ao desgaste e baixo atrito

Fuso de retificação com rolamentos de precisão de alta qualidade

O rebolo pode ser reafiado diretamente na máquina usando um dispositivo extrator

Indicador digital de posição

Base da máquina feita de ferro fundido estável e resistente à torção para máxima rigidez e estabilidade

Guias dos rebolos longitudinais e transversais, Movimentos laterais e verticais são livres de folga e autocentrantes como projeto de pista plana e em V

Parafusos de esfera de precisão

Guias e fuso de transporte com lubrificação central

Todas as pistas planas são finamente raspadas e assim garantem a mais alta precisão em todos os movimentos manuais

Sistema elétrico de segurança em tensão contínua de 24 V

Volantes desacoplados amplamente dimensionados em todos os três eixos

Linhas hidráulicas de acordo com DIN EN 853

Precisão de moagem: 0,005 mm

Rebolo de corindo grão 46 para todos os aços comuns

Painel de controle giratório facilita consideravelmente o trabalho

Unidade hidráulica separada com trocador de calor, evita vibrações e estresse térmico

Eletrônica de segurança de canal duplo

Proteção contra respingos de mesa deslizante

Classe de filtro EMV

Com motor IE3 - consome consideravelmente menos energia e, portanto, economia significativa de custos

Dimensões e pesos

Comprimento aprox. 2600 milímetros

Largura/profundidade aprox. 2.000 milímetros

Altura aprox. 2150 milímetros

Peso aprox. 1900kg

Dados elétricos

Potência do motor de acionamento 2,2 kW

Valor nominal total 3,7 kW

Tensão de alimentação 400 V

Frequência da rede 50 Hz

Rebolos

Diâmetro externo 200 mm

Largura 20mm

Furo 31,75 mm

Velocidade periférica 33 m/s

Fuso

Velocidade 2850 min¯¹

Precisão de funcionamento real 0,005 mm

Mesa de retificação de superfície

Comprimento da superfície de fixação 250 mm

Largura da superfície de fixação 500 mm

Eixo X

Velocidade de deslocamento 5 – 25 m/min
