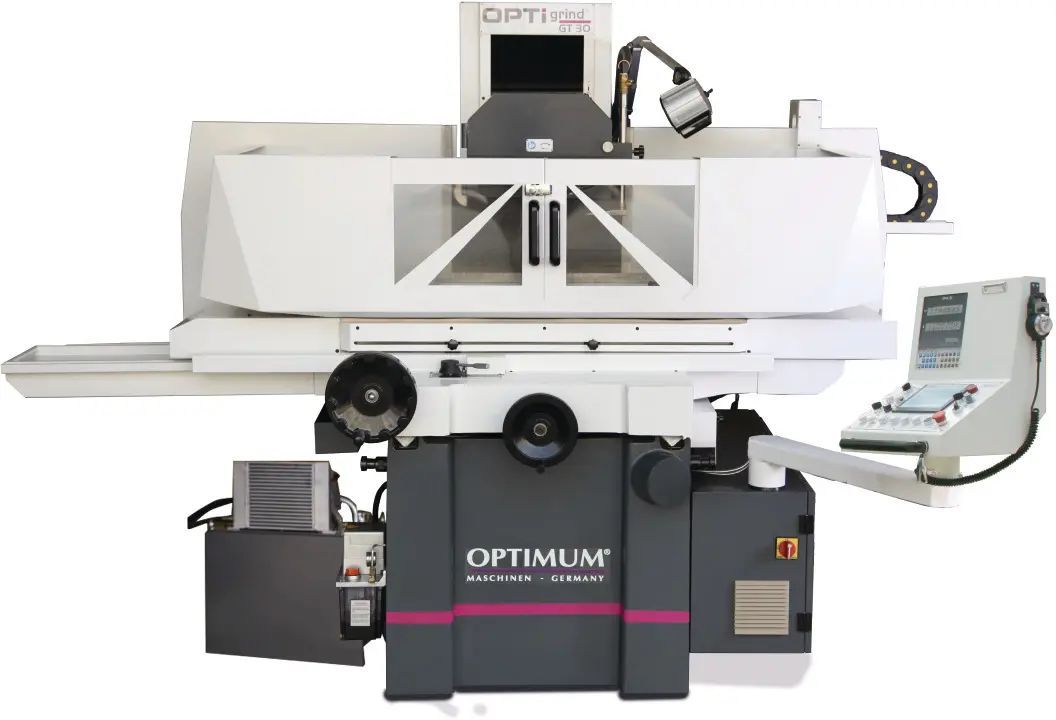

OPTIMUM RETIFICADORA DE PLANOS GT 30

OPTIMUM RETIFICADORA DE PLANOS GT 30

Placa de fixação eletromagnética para fixação da peça com função de desmagnetização automática

Fuso de alta qualidade com rolamentos de rolos cônicos de precisão

Guias de mesa temperadas e retificadas

Contra-guias revestidas com turcite B para alta resistência ao desgaste e baixo atrito

Fuso de retificação com rolamentos de precisão de alta qualidade

O rebolo pode ser reafiado diretamente na máquina usando um dispositivo extrator

Indicador digital de posição

Base da máquina feita de ferro fundido estável e resistente à torção para máxima rigidez e estabilidade

Guias dos rebolos longitudinais e transversais, Movimentos laterais e verticais são livres de folga e autocentrantes como projeto de pista plana e em V

Parafusos de esfera de precisão

Guias e fuso de transporte com lubrificação central

Todas as pistas planas são finamente raspadas e assim garantem a mais alta precisão em todos os movimentos manuais

Sistema elétrico de segurança em tensão contínua de 24 V

Volantes desacoplados amplamente dimensionados em todos os três eixos

Linhas hidráulicas de acordo com DIN EN 853

Precisão de moagem: 0,005 mm

Rebolo de corindo grão 46 para todos os aços comuns

Painel de controle giratório, que facilita consideravelmente o trabalho

Eletrônica de segurança de canal duplo

Protetor contra respingos da mesa de lixa

Capacidade do tanque de refrigeração 100 litros

Alimentação vertical automática controlada digitalmente com servo motor

O sistema hidráulico complexo com trocador de calor garante uma inversão suave da mesa mesmo com altas cargas da mesa

Classe de filtro EMV

Com motor IE3 - consome consideravelmente menos energia e, portanto, uma economia significativa de custos

Dimensões e pesos

Comprimento aprox. 3200 milímetros

Largura/profundidade aprox. 2.200 milímetros

Altura aprox. 2100 milímetros

Peso aprox. 3.000kg

Dados elétricos

Saída do motor de acionamento 4 kW

Valor nominal total 6,5 kW

Tensão de alimentação 400 V

Frequência da rede 50 Hz

Rebolos

Diâmetro externo 350 mm

Largura 40mm

Furo 127 mm

Velocidade periférica 27 m/s

Fuso

Velocidade 1450 min¯¹

Precisão de funcionamento real 0,005 mm

Mesa de retificação de superfície

Comprimento da superfície de fixação 300 mm

Largura da superfície de fixação 600 mm

Eixo X

Velocidade de deslocamento 5 – 25 m/min
