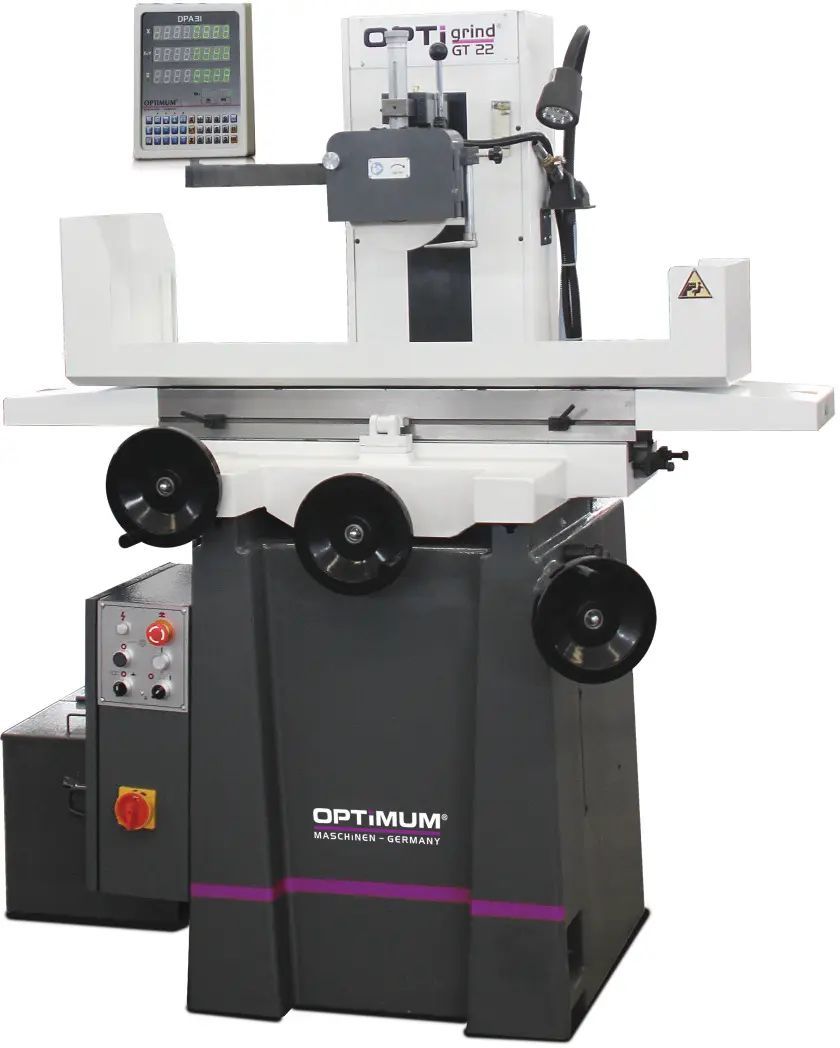

OPTIMUM RETIFICADORA DE PLANOS MANUAL GT 22

OPTIMUM RETIFICADORA DE PLANOS MANUAL GT 22

Fuso de alta qualidade com rolamentos de rolos cônicos de precisão

Guias de mesa temperadas e retificadas

Guias de acoplamento revestidas com Turcite-B para alta resistência ao desgaste e baixo atrito

Extrator de rebolo integrado

Base da máquina feita de ferro fundido robusto e resistente à torção para máxima rigidez e estabilidade

Guia plana em V sem folga no eixo Z e guias planas nos eixos X e Y

Fuso roscado trapezoidal no eixo Y

Lubrificação central manual

Todas as guias planas são raspadas finamente para garantir alta precisão em todos os movimentos manuais

Lâmpada LED

Elétrica de segurança em 24 V DC

Precisão de moagem: 0,005 mm

Rebolo de corindo grão 46 para todos os aços comuns no escopo de entrega padrão

Elétrica de segurança de dois canais

Classe de filtro EMC

Economia significativa de energia devido ao motor IE3

Sistema de refrigeração com tanque de refrigeração externo

Dimensões e pesos

Comprimento aprox. 1970 milímetros

Largura/profundidade aprox. 1300 milímetros

Altura aprox. 1700 milímetros

Peso aprox. 850kg

Dados elétricos

Potência do motor de acionamento 1,5 kW

Tensão de alimentação 400 V

Frequência da rede 50 Hz

Rebolos

Diâmetro externo 200 mm

Largura 20mm

Furo 31,75 mm

Velocidade periférica 33 m/s

Fuso

Velocidade 2850 min¯¹

Precisão de funcionamento real 0,005 mm

Mesa de retificação de superfície

Comprimento da superfície de fixação 200 mm

Largura da superfície de fixação 500 mm

Eixo X

Manual de velocidade de deslocamento
