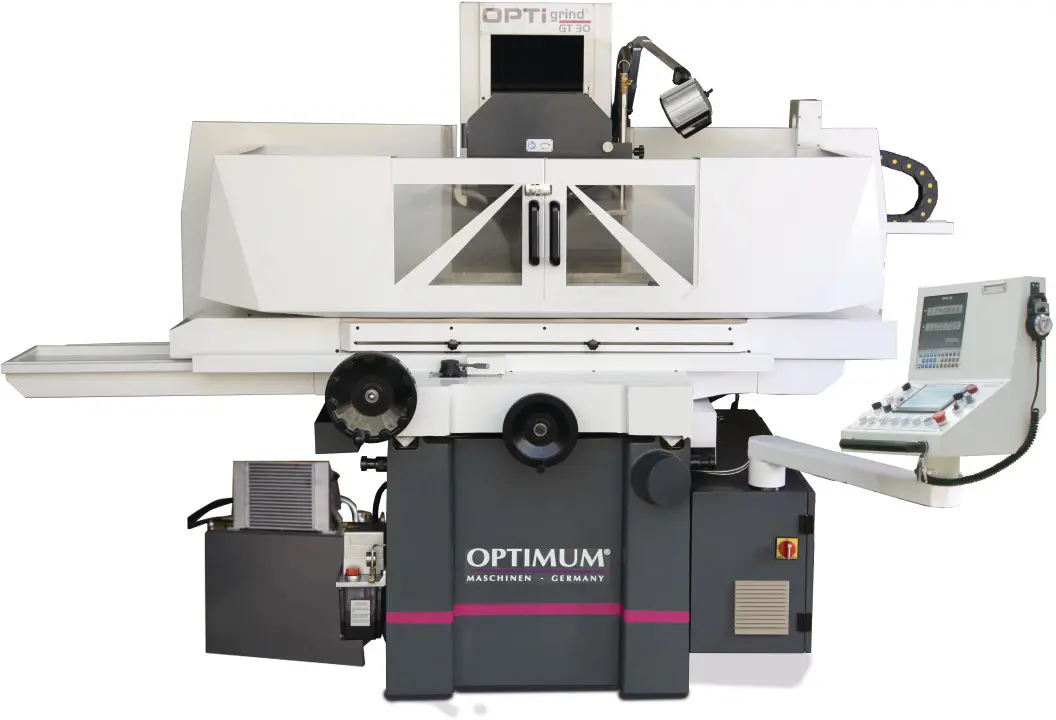

OPTIMUM RETIFICADORA DE PLANOS GT 30

OPTIMUM RETIFICADORA DE PLANOS GT 30

Placa de fixação eletromagnética para fixação da peça com função de desmagnetização automática
Fuso de alta qualidade com rolamentos de rolos cônicos de precisão
Guias de mesa temperadas e retificadas
Contra-guias revestidas com turcite B para alta resistência ao desgaste e baixo atrito
Fuso de retificação com rolamentos de precisão de alta qualidade
O rebolo pode ser reafiado diretamente na máquina usando um dispositivo extrator
Indicador digital de posição
Base da máquina feita de ferro fundido estável e resistente à torção para máxima rigidez e estabilidade
Guias dos rebolos longitudinais e transversais, Movimentos laterais e verticais são livres de folga e autocentrantes como projeto de pista plana e em V
Parafusos de esfera de precisão
Guias e fuso de transporte com lubrificação central
Todas as pistas planas são finamente raspadas e assim garantem a mais alta precisão em todos os movimentos manuais
Sistema elétrico de segurança em tensão contínua de 24 V
Volantes desacoplados amplamente dimensionados em todos os três eixos
Linhas hidráulicas de acordo com DIN EN 853
Precisão de moagem: 0,005 mm
Rebolo de corindo grão 46 para todos os aços comuns
Painel de controle giratório, que facilita consideravelmente o trabalho
Eletrônica de segurança de canal duplo
Protetor contra respingos da mesa de lixa
Capacidade do tanque de refrigeração 100 litros
Alimentação vertical automática controlada digitalmente com servo motor
O sistema hidráulico complexo com trocador de calor garante uma inversão suave da mesa mesmo com altas cargas da mesa
Classe de filtro EMV
Com motor IE3 – consome consideravelmente menos energia e, portanto, uma economia significativa de custos

Dimensões e pesos
Comprimento aprox. 3200 milímetros
Largura/profundidade aprox. 2.200 milímetros
Altura aprox. 2100 milímetros
Peso aprox. 3.000kg
Dados elétricos
Saída do motor de acionamento 4 kW
Valor nominal total 6,5 kW
Tensão de alimentação 400 V
Frequência da rede 50 Hz
Rebolos
Diâmetro externo 350 mm
Largura 40mm
Furo 127 mm
Velocidade periférica 27 m/s
Fuso
Velocidade 1450 min¯¹
Precisão de funcionamento real 0,005 mm
Mesa de retificação de superfície
Comprimento da superfície de fixação 300 mm
Largura da superfície de fixação 600 mm
Eixo X
Velocidade de deslocamento 5 – 25 m/min
