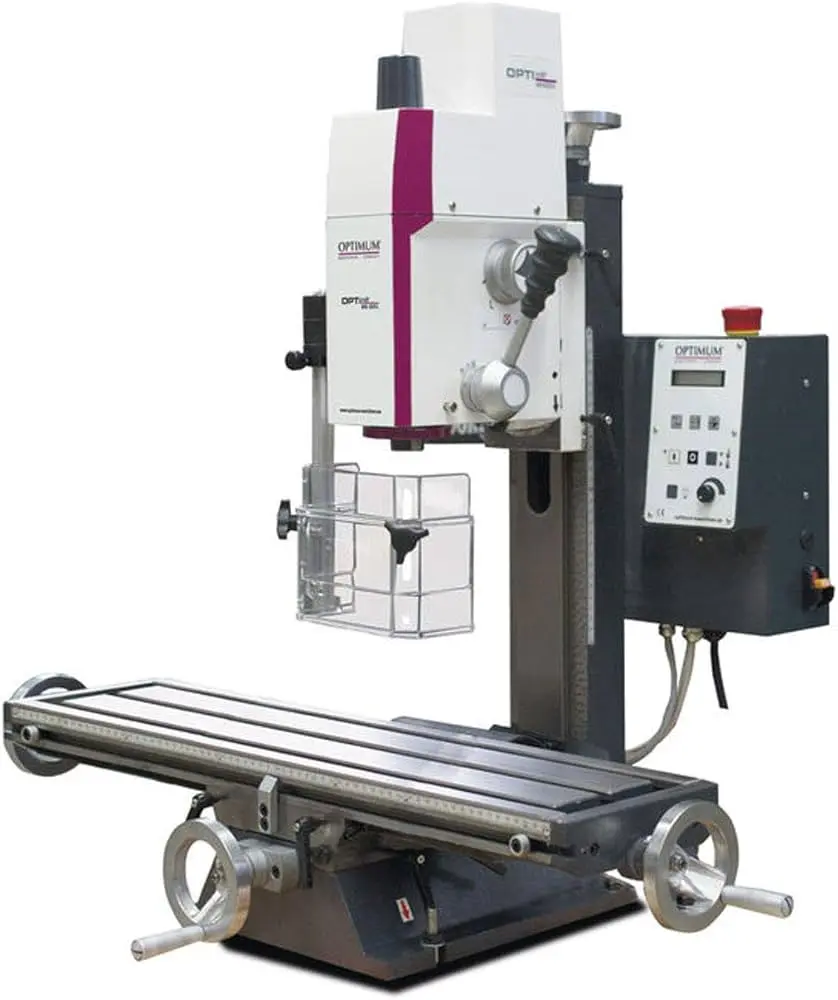

OPTIMUM FRESADORA ROBUSTA MH 20VL

OPTIMUM FRESADORA ROBUSTA MH 20VL

Construído com precisão
Alta concentricidade devido aos rolamentos de rolos cônicos = 0,015 mm medidos no eixo
Motor com relação de transmissão de dois estágios para transmissão poderosa da potência do motor
Alimentação manual de penas com alimentação fina
Potente motor DC com monitoramento permanente de corrente
Eletrônica de segurança na versão 24 Volts
Eletrônica de controle com controle de relé integrado
Painel de controle claro com teclado de membrana fácil de usar
Display digital de fácil leitura para velocidade e profundidade de perfuração
Mesa transversal sólida e de grandes dimensões, com acabamento preciso com ranhuras em T e faixas de cunha ajustáveis
Paradas finais ajustáveis
Guia de cauda de andorinha estável com tiras de cunha ajustáveis
Interruptor de impacto de parada de emergência
A cabeça de perfuração e fresagem pode ser inclinada em ± 60°
Avanço de fresamento fino
Rotação para frente/para trás
Lâmpada de máquina
Rolamentos de esferas de contato angular de duas carreiras nos eixos, ajustáveis ??sem folga
Tela de proteção ajustável em altura com microinterruptor, contra lascas e peças projetadas, para a maior proteção possível do usuário
Eixos X, Y e Z com ranhura preparada para posterior montagem de fitas magnéticas

Mesa cruzada
Fuso vertical com folga – mesa cruzada 255 mm
Dimensões e pesos
Comprimento aprox. 770 milímetros
Largura/profundidade aprox. 714 milímetros
Altura aprox. 917 milímetros
Peso aprox. 99kg
Cabeça de furação/fresagem
Faixa de rotação da cabeça do moinho ± 60°
Saída de perfuração/fresamento
Máx. tamanho da cabeça de fresagem 52 mm
Máx. fresa de eixo de tamanho 20 mm
Aço com desempenho de perfuração (S235JR) 16 mm
Aço com desempenho de perfuração contínua (S235JR) 12 mm
Dados elétricos
Tensão de alimentação 230 V
Frequência da rede 50 Hz
Mesa de fresagem horizontal
Comprimento da mesa 700 mm
Largura da mesa 180 mm
Tamanho da ranhura em T 12 mm
Ranhura em T número 3
Espaçamento entre ranhuras em T 63 mm
Máx. capacidade de carga 50 kg
Padrões e certificações
Norma DIN EN 55011
Nível CEM C1
Viagem
Eixo X manual 480 mm
Eixo Y manual 175 mm
Eixo Z manual 210 mm
Fuso vertical
Alcance 170 mm
Mandril de fuso MK 2
Faixa de velocidade 100 – 3000 min¯¹
Número de marchas 2
Controle de velocidade ajustável eletronicamente
Saída do motor de acionamento S6-30% operação 0,75 kW
Diâmetro da pena 60 mm
Curso de pena 50 mm
