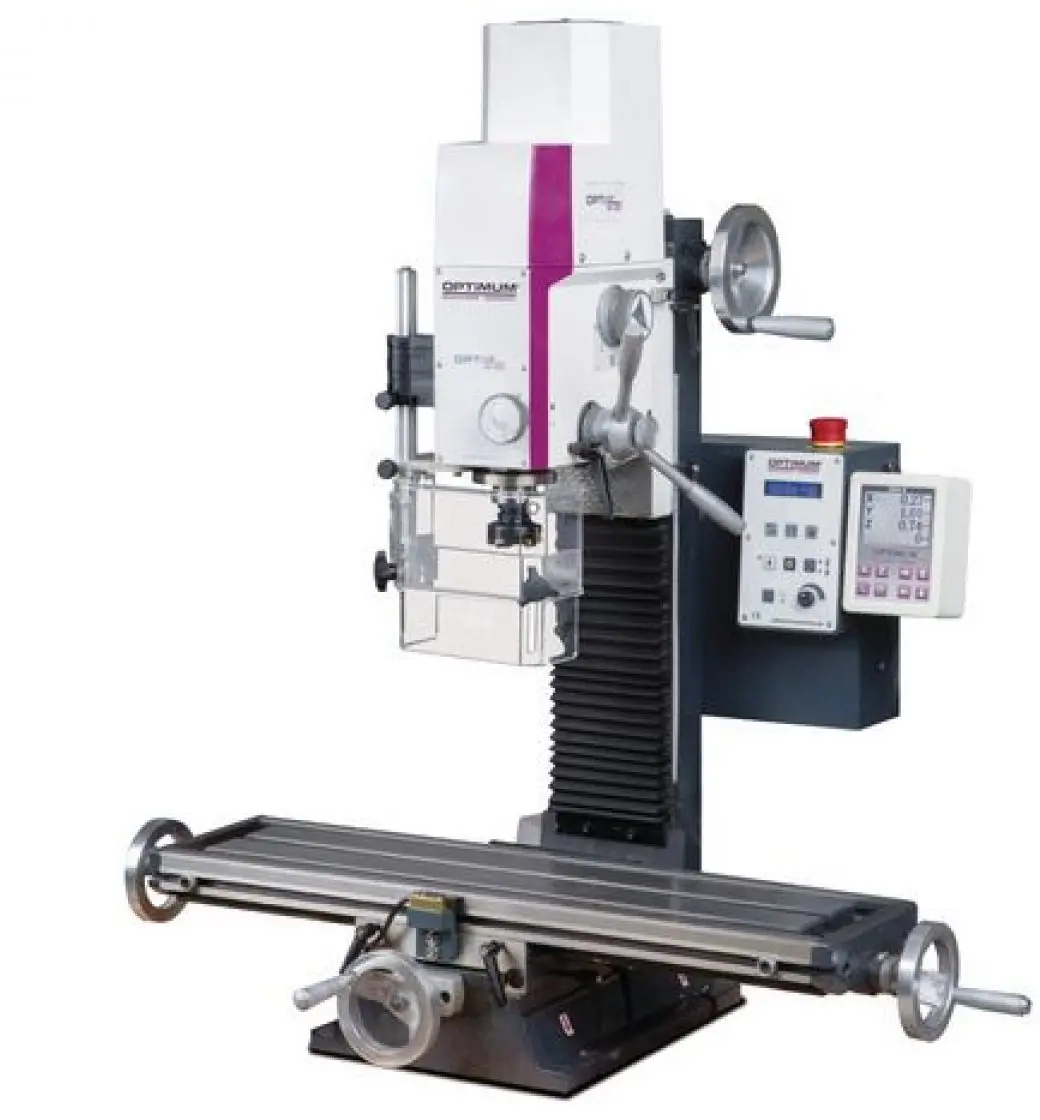

OPTIMUM FRESADORA ROBUSTA MH 22VD

OPTIMUM FRESADORA ROBUSTA MH 22VD

Processado com precisão
Painel de controle claro com teclado de membrana fácil de usar
Elétrica de segurança na versão 24 volts
Display digital de fácil leitura para velocidade e profundidade de perfuração
Botão de emergência
Motor com relação de transmissão de dois estágios para transmissão poderosa da potência do motor
Potente motor DC com monitoramento permanente de energia
Eletrônica de controle com controle de relé integrado
A cabeça de fresagem de perfuração pode ser inclinada em ±60°, para trabalhos de fresagem e furação em qualquer ângulo
Fusos de alimentação sem folga ajustáveis ??por porcas de fuso ajustáveis
Corrida direita/esquerda
Lâmpada de máquina
Alta concentricidade medida por rolamentos de rolos cônicos = 0,015 mm no pinole
Guia rabo de andorinha estável com tiras de cunha ajustáveis
Mesa transversal maciça e precisa com ranhuras em T
Paradas finais ajustáveis
Perfuração para lubrificação leve do fuso trapezoidal
Rolamentos de esferas angulares de duas carreiras nos eixos, ajustáveis ??sem folga
Tela de proteção ajustável em altura com microinterruptor, contra lascas e peças projetadas, para máxima proteção do usuário
Alimentação fina
Eixos X, Y e Z com ranhura preparada para posterior montagem das fitas magnéticas
Fole como proteção de guia
Sistema mecânico de fixação de liberação rápida
Com indicador de posição digital DRO 5

Mesa cruzada
Fuso vertical com folga – mesa cruzada 360 mm
Dimensões e pesos
Comprimento aprox. 745 milímetros
Largura/profundidade aprox. 650 milímetros
Altura aprox. 950 milímetros
Peso aprox. 120kg
Cabeça de furação/fresagem
Faixa de rotação da cabeça do moinho ± 60°
Saída de perfuração/fresamento
Máx. tamanho da cabeça de fresagem 52 mm
Máx. fresa de eixo de tamanho 12 mm
Aço com desempenho de perfuração (S235JR) 20 mm
Aço de desempenho de perfuração contínua (S235JR) 16 mm
Dados elétricos
Saída do motor de acionamento 0,95 kW
Tensão de alimentação 230 V
Frequência da rede 50 Hz
Mesa de fresagem horizontal
Comprimento da mesa 700 mm
Largura da mesa 180 mm
Tamanho da ranhura em T 12 mm
Ranhura em T número 3
Espaçamento entre ranhuras em T 63 mm
Máx. capacidade de carga 50 kg
Padrões e certificações
Norma DIN EN 55011
Nível CEM C2
Viagem
Eixo X manual 480 mm
Eixo Y manual 175 mm
Eixo Z manual 270 mm
Fuso vertical
Alcance 170 mm
Mandril de fuso BT 20
Faixa de velocidade 90 – 3000 min¯¹
Número de marchas 2
Controle de velocidade eletrônico
Diâmetro da pena 60 mm
Curso de pena 45 mm
